Schienen

Bild 1: Aluminiumschiene Bild 2: In der Schiene befestigter Bolzen

Aluminiumschienen
Verschiedene Schienenlösungen für den Transportmarkt.

Diese Aluminiumprofile ermöglichen eine flexible Konfiguration des Fahrzeugbodens. Jede Schiene verfügt über eine Führung, in der Sitze und verschiedene Rückhaltesysteme sicher im Fahrzeug montiert werden können. Mit anderen Worten: Ausrüstung kann ganz nach Bedarf bewegt, hinzugefügt oder entfernt werden. Als Alternative zu Schienen stehen Ihnen auch unsere kompletten Aluminium-Bodenlösungen Innotrax und SpaceFloor zur Verfügung.

Aluminium rail

Niedrigprofilschiene
Einfacher Einbau: Die Schiene kann für ein perfektes Montageergebnis in den Fahrzeugboden eingelassen werden und ist nur 4 mm höher als der Bodenbelag. Für die Niedrigprofilschiene sind M8-Schrauben erforderlich, die in einem Abstand von 101,6 mm in Senkbohrungen geschraubt werden, sodass die Köpfe bündig mit der Oberfläche abschließen. Die Niedrigprofilschiene ist in verschiedenen Länge bis 6 m erhältlich.

Mehr erfahren


Aluminium rail

Oberflächenschiene
Die Oberflächenschiene wurde für Fahrzeuge entwickelt, bei denen der Einbau flächenbündiger Schienen nicht möglich ist. Die Schiene ist schnell und einfach in die meisten Fahrzeugböden einbaubar und ist nur 14 mm höher als der Boden. Die Oberflächenschiene ist eine beliebte Lösung für 3-Punkt-Insassenrückhaltesysteme (Schrägschiene). Die Oberflächenschiene ist in verschiedenen Längen bis 6 m erhältlich.

Mehr erfahren


Aluminium rail

Hochleistungsschiene
Die Hochleistungsschiene wurde speziell zur Verstärkung der Strukturintegrität des Fahrzeugbodens entwickelt. Sie ist die ideale Wahl für den Umbau von Bussen. Die Hochleistungsschiene wurde für die Verwendung mit M8-Stahlbolzen ausgelegt und ist in vier verschiedenen Längen erhältlich. In die seitlichen Führungen der Hochleistungsschiene kann eine Niedrigprofilschiene eingesetzt werden, was noch mehr Vielseitigkeit bei der Bodenkonfiguration ermöglicht.

Mehr erfahren

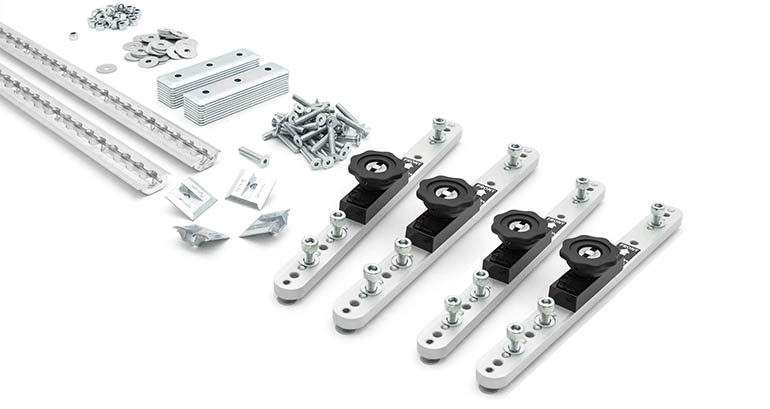

Parts and pieces for the camper van kits

Wohnmobilsets
Unsere Boden-Sets für Wohnmobile wurden speziell entwickelt, um die Anforderungen der meisten Wohnmobile zu erfüllen und Ihnen dabei zu helfen, eine maßgeschneiderte Bodenlösung zu erstellen. Diese Schienensets eignen sich besonders für die Fahrzeuge VW T4 und VW T5. Wenn der Einbau nach unserer schriftlichen Anleitung erfolgt, erfüllen die Wohnmobilböden die Anforderungen der internationalen Sicherheitsnormen.

Mehr erfahren

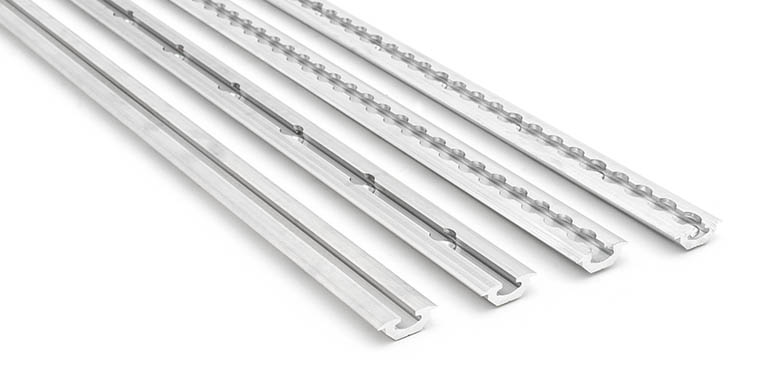

Low profile aluminium rails with different machining

Niedrigprofilschiene
Einfacher Einbau: Die Schiene kann für ein perfektes Montageergebnis in den Fahrzeugboden eingelassen werden und ist nur 4 mm höher als der Bodenbelag. Für die Niedrigprofilschiene sind M8-Schrauben erforderlich, die in einem Abstand von 101,6 mm in Senkbohrungen geschraubt werden, sodass die Köpfe bündig mit der Oberfläche abschließen.

Die Niedrigprofilschiene ist in verschiedenen Längen bis zu 6m erhältlich und kann auf Anfrage auf eine gewünschte Länge zugeschnitten werden.

Unsere Schienen können, abhängig von den Anforderungen des Umrüsters, bearbeitet, vorgebohrt, ungebohrt und unbearbeitet geliefert werden.

Low profile rail with measurements
Modell Breite Höhe Gewicht Länge
Bearbeitet & vorgebohrt
LPRD36 46 mm 15.5 mm 0.933 kg/m 368 cm
LPRD45 46 mm 15.5 mm 0.933 kg/m 450 cm
LPRD50 46 mm 15.5 mm 0.933 kg/m 500 cm
Bearbeitet & nicht vorgebohrt
LPRF36 46 mm 15.5 mm 0.933 kg/m 368 cm
LPRF45 46 mm 15.5 mm 0.933 kg/m 450 cm
LPRF50 46 mm 15.5 mm 0.933 kg/m 500 cm
Nicht bearbeitet & vorgebohrt
LPRB36 46 mm 15.5 mm 0.933 kg/m 368 cm
LPRB45 46 mm 15.5 mm 0.933 kg/m 450 cm
LPRB50 46 mm 15.5 mm 0.933 kg/m 500 cm
Nicht bearbeitet & nicht vorgebohrt
LPRA36 46 mm 15.5 mm 0.933 kg/m 368 cm
LPRA45 46 mm 15.5 mm 0.933 kg/m 450 cm
LPRA50 46 mm 15.5 mm 0.933 kg/m 500 cm

Zubehör

M8-Befestigungssatz

M8-Befestigungssatz
Obligatorisch für Bodeneinbauten mit Niedrigprofil- oder Oberflächenschienen gemäß der M1-Norm. Erhältlich in Sets zu 10 oder 100 Stück.

Unterboden-Montageblech

Unterboden-Montageblech
Nützlich für geneigte Bodenbereiche oder wenn der Einbau von Standardunterlegscheiben Probleme bereitet.

3 verschiedene Endkappen für Schienen mit niedrigem Profil

Endkappen
Bieten einen ordentlichen Abschluss am Ende der eingebauten Niedrigprofilschienen. Erhältlich in Aluminiumverarbeitung passend zur Schiene oder mit gelber oder grauer Kunststoffoberfläche als kostengünstige Lösung.

Schieneneinbauschablone

Schieneneinbauschablone
Sorgt beim Einbau für eine perfekte Ausrichtung, um zu verhindern, dass später Probleme auftreten.

Schieneneinsatz

Schieneneinsatz
Schützt die Führung vor Beschädigungen und Verunreinigungen. Für Führungen mit Wellung.

Schienenauflage

Schienenauflage
Schützt die Führung vor Beschädigungen und Verunreinigungen. Für alle Schienen geeignet. Kann einfach in die zentrale Führung der Schiene gleiten und auf die passende Größe zugeschnitten werden.

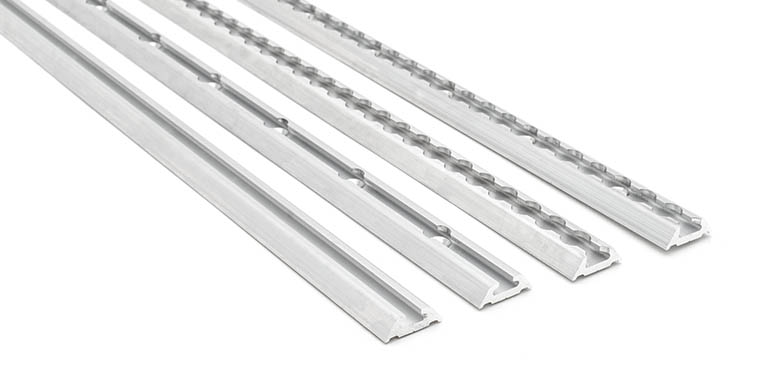

Surface aluminium rails with different machining

Oberflächenschiene
Die Oberflächenschiene wurde für Fahrzeuge entwickelt, bei denen der Einbau flächenbündiger Schienen nicht möglich ist. Die Schiene ist schnell und einfach in die meisten Fahrzeugböden einbaubar und ist nur 14 mm höher als der Boden. Oberflächenschienen sind eine beliebte Lösung für 3-Punkt-Insassenrückhaltesysteme (Schrägschiene) oder als Wandbefestigungsschiene für nicht benötigte Ausrüstung.

Für die Oberflächenschiene sind M8-Schrauben erforderlich, die in einem Abstand von 101,6 mm in Senkbohrungen geschraubt werden, sodass die Köpfe bündig mit der Oberfläche abschließen. Für eine Oberflächenschiene mit 3,66 Meter Länge werden also 37 Befestigungselemente benötigt.

Die Oberflächenschiene ist in verschiedenen Längen bis zu 6m erhältlich und kann auf Anfrage auf eine gewünschte Länge zugeschnitten werden.

Unsere Schienen können, abhängig von den Anforderungen des Umrüsters, bearbeitet, vorgebohrt, ungebohrt und unbearbeitet geliefert werden.

Surface rail with measurements
Modell Breite Höhe Gewicht Länge
Bearbeitet & vorgebohrt
SRD36 42 mm 13.5 mm 0.8 kg/m 368 cm
SRD45 42 mm 13.5 mm 0.8 kg/m 450 cm
SRD50 42 mm 13.5 mm 0.8 kg/m 500 cm
Bearbeitet & nicht vorgebohrt
SRF36 42 mm 13.5 mm 0.8 kg/m 368 cm
SRF45 42 mm 13.5 mm 0.8 kg/m 450 cm
SRF50 42 mm 13.5 mm 0.8 kg/m 500 cm
Nicht bearbeitet & vorgebohrt
SRB36 42 mm 13.5 mm 0.8 kg/m 368 cm
SRB45 42 mm 13.5 mm 0.8 kg/m 450 cm
SRB50 42 mm 13.5 mm 0.8 kg/m 500 cm
Nicht bearbeitet & nicht vorgebohrt
SRA36 42 mm 13.5 mm 0.8 kg/m 368 cm
SRA45 42 mm 13.5 mm 0.8 kg/m 450 cm
SRA50 42 mm 13.5 mm 0.8 kg/m 500 cm

Zubehör

M8-Befestigungssatz

M8-Befestigungssatz
Obligatorisch für Bodeneinbauten mit Niedrigprofil- oder Oberflächenschienen gemäß der M1-Norm. Erhältlich in Sets zu 10 oder 100 Stück.

Unterboden-Montageblech

Unterboden-Montageblech
Nützlich für geneigte Bodenbereiche oder wenn der Einbau von Standardunterlegscheiben Probleme bereitet.

3 verschiedene Endkappen für Oberflächenschienen

Endkappen
Bietet einen ordentlichen Abschluss am Ende der eingebauten Oberflächenschienen. Erhältlich in Aluminiumverarbeitung passend zur Schiene oder mit gelber oder grauer Kunststoffoberfläche als kostengünstige Lösung.

Schieneneinbauschablone

Schieneneinbauschablone
Sorgt beim Einbau für eine perfekte Ausrichtung, um zu verhindern, dass später Probleme auftreten.

Schieneneinsatz

Schieneneinsatz
Schützt die Führung vor Beschädigungen und Verunreinigungen. Für Führungen mit Wellung.

Schienenauflage

Schienenauflage
Schützt die Führung vor Beschädigungen und Verunreinigungen. Für alle Schienen geeignet. Kann einfach in die zentrale Führung der Schiene gleiten und auf die passende Größe zugeschnitten werden.

A heavy duty rails plank

Hochleistungsschiene
Die Hochleistungsschiene wurde speziell zur Verstärkung der Strukturintegrität des Fahrzeugbodens entwickelt. Sie ist die ideale Wahl für den Umbau von Bussen. Die Hochleistungsschiene wurde für die Verwendung mit M8-Stahlbolzen ausgelegt und ist in vier verschiedenen Längen erhältlich.

Sie ermöglicht eine höhere Flexibilität mit weniger Befestigungspunkten. Die Befestigungen können in Abständen von bis zu 600 mm angeordnet werden, um die Befestigung an das Fahrzeugchassis anzupassen und die Installationskosten zu reduzieren.

In die seitlichen Führungen der Hochleistungsschiene kann eine Niedrigprofilschiene eingesetzt werden, was noch mehr Vielseitigkeit bei der Bodenkonfiguration ermöglicht.

Short heavy duty rail
Short heavy duty rail combined with wood flooring
Heavy duty rail with measurements
Modell Breite Höhe Gewicht Länge
Bearbeitet & nicht vorgebohrt
HDRF39 124 mm 38 mm 2.95 kg/m 390 cm
HDRF47 124 mm 38 mm 2.95 kg/m 470 cm
HDRF48 124 mm 38 mm 2.95 kg/m 480 cm
HDRF50 124 mm 38 mm 2.95 kg/m 500 cm

Zubehör

M8-Befestigungssatz

M8-Befestigungssatz
Obligatorisch für Bodeneinbauten mit Niedrigprofil- oder Oberflächenschienen gemäß der M1-Norm. Erhältlich in Sets zu 10 oder 100 Stück.

Unterboden-Montageblech

Unterboden-Montageblech
Nützlich für geneigte Bodenbereiche oder wenn der Einbau von Standardunterlegscheiben Probleme bereitet.

Schieneneinbauschablone

Schieneneinbauschablone
Sorgt beim Einbau für eine perfekte Ausrichtung, um zu verhindern, dass später Probleme auftreten.

Schieneneinsatz

Schieneneinsatz
Schützt die Führung vor Beschädigungen und Verunreinigungen. Für Führungen mit Wellung.

Schienenauflage

Schienenauflage
Schützt die Führung vor Beschädigungen und Verunreinigungen. Für alle Schienen geeignet. Kann einfach in die zentrale Führung der Schiene gleiten und auf die passende Größe zugeschnitten werden.

Selection of securements kits for camper vans

Wohnmobilsets
Unsere Boden-Sets für Wohnmobile wurden speziell entwickelt, um die Anforderungen der meisten Wohnmobile zu erfüllen und Ihnen dabei zu helfen, eine maßgeschneiderte Bodenlösung zu erstellen. Diese Schienensets eignen sich besonders für die Fahrzeuge VW T4 und VW T5. Wenn der Einbau nach unserer schriftlichen Anleitung erfolgt, erfüllen die Wohnmobilböden die Anforderungen der internationalen Sicherheitsnormen.

Beide Sets sind entweder als Niedrigprofilschiene erhältlich, die in den Fahrzeugboden eingelassen ist, um einen sauberen Abschluss zu schaffen, oder als Oberflächenschiene, die auf der Bodenoberfläche montiert wird und 14 mm höher ist als der Boden.

Set 1 umfasst:

  • Entweder 2 St. gebohrte Niedrigprofilschienen oder gebohrte Oberflächenschienen (je 1,84 m)
  • 38 St. M8-Befestigungssets mit Stahlschrauben, Stoppmuttern und Stahlscheiben
  • 18 St. M8-Unterboden-Montagebleche für hohe Sicherheit
  • 4 Metall-Endkappen für einen bündigen Abschluss mit dem montierten Boden

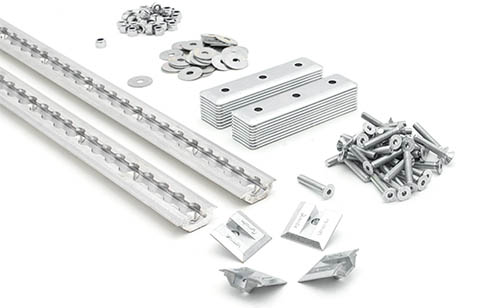

Camper van kit 1 with low profile rails
Camper van kit 1 with surface rails

Set 2 umfasst:

  • 4 St Standard-Verschließer, die Ihnen zu helfen, Ihren Sitz in einer sicheren Position anzubringen.
  • Entweder 2 St. gebohrte Niedrigprofilschienen oder gebohrte Oberflächenschienen (je 1,84 m)
  • 38 St. M8-Befestigungssets mit Stahlschrauben, Stoppmuttern und Stahlscheiben
  • 18 St. M8-Unterboden-Montagebleche für hohe Sicherheit
  • 4 Metall-Endkappen für einen bündigen Abschluss mit dem montierten Boden

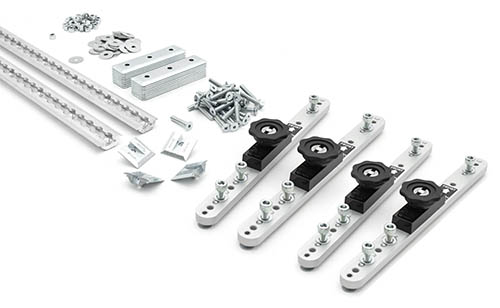

Camper van kit 2 with low profile rails

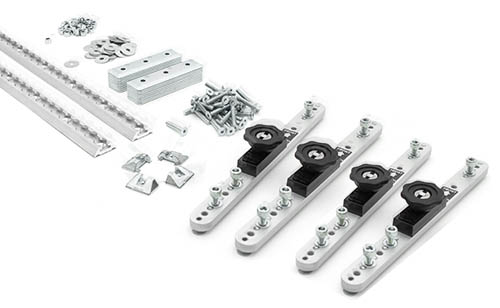

Camper van kit 2 with surface rails


Zubehör

Schieneneinsatz

Schieneneinsatz
Schützt die Führung vor Beschädigungen und Verunreinigungen. Für Führungen mit Wellung.

Schienenauflage

Schienenauflage
Schützt die Führung vor Beschädigungen und Verunreinigungen. Für alle Schienen geeignet. Kann einfach in die zentrale Führung der Schiene gleiten und auf die passende Größe zugeschnitten werden.

Schieneneinbauschablone

Schieneneinbauschablone
Sorgt beim Einbau für eine perfekte Ausrichtung, um zu verhindern, dass später Probleme auftreten.

Zubehör

3 verschiedene Endkappen für Schienen mit niedrigem Profil

Endkappen
Bieten einen ordentlichen Abschluss am Ende der eingebauten Niedrigprofilschienen. Erhältlich in Aluminiumverarbeitung passend zur Schiene oder mit gelber oder grauer Kunststoffoberfläche als kostengünstige Lösung.

3 verschiedene Endkappen für Oberflächenschienen

Endkappen
Bietet einen ordentlichen Abschluss am Ende der eingebauten Oberflächenschienen. Erhältlich in Aluminiumverarbeitung passend zur Schiene oder mit gelber oder grauer Kunststoffoberfläche als kostengünstige Lösung.

M8-Befestigungssatz

M8-Befestigungssatz
Obligatorisch für Bodeneinbauten mit Niedrigprofil- oder Oberflächenschienen gemäß der M1-Norm. Erhältlich in Sets zu 10 oder 100 Stück.

Unterboden-Montageblech

Unterboden-Montageblech
Nützlich für geneigte Bodenbereiche oder wenn der Einbau von Standardunterlegscheiben Probleme bereitet.

Schienentasche

Schienentasche
Tasche mit einer kurzen Schiene im Inneren. Genau auf den Fahrzeugboden abgestimmt. Entwickelt für rollstuhlgerechte Fahrzeuge (WAV). Mit und ohne Verkleidung erhältlich.

Schieneneinbauschablone

Schieneneinbauschablone
Sorgt beim Einbau für eine perfekte Ausrichtung, um zu verhindern, dass später Probleme auftreten.

Schieneneinsatz

Schieneneinsatz
Schützt die Führung vor Beschädigungen und Verunreinigungen. Für Führungen mit Wellung.

Schienenauflage

Schienenauflage
Schützt die Führung vor Beschädigungen und Verunreinigungen. Für alle Schienen geeignet. Kann einfach in die zentrale Führung der Schiene gleiten und auf die passende Größe zugeschnitten werden.



Für weitere Informationen und Anfragen kontaktieren Sie uns bitte.
